漂亮的三層復式別墅設計圖紙_別墅設計圖紙,農村房屋設計圖,農村自建房設計

漂亮的三層復式別墅設計圖紙_別墅設計圖紙,農村房屋設計圖,農村自建房設計

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。

詳細介紹
圖紙屬性
編號： DC0116 層數： 三層 結構形式： 框架結構 主體造價： 26-33萬
開間： 9.5米 進深： 12.2米 占地面積： 102.16平方米 建筑面積： 231.01平方米
圖紙內容
建 筑 圖： 建筑設計說明、工程做法、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表
結 構 圖： 結構設計總說明、基礎平面布置圖、基礎大樣圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、頂層柱配筋圖、二層梁平法施工圖、三層梁平法施工圖、悶頂層梁平法施工圖、頂層梁平法施工圖、二層板結構平面圖、三層板結構平面圖、悶頂層板結構平面圖、頂層板結構平面圖、樓梯配筋圖、大樣圖
給排水圖： 給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、一層廚衛大樣圖、二層衛生間大樣圖、三層衛生間大樣圖、給排水系統圖
電 氣 圖： 電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖
設計功能

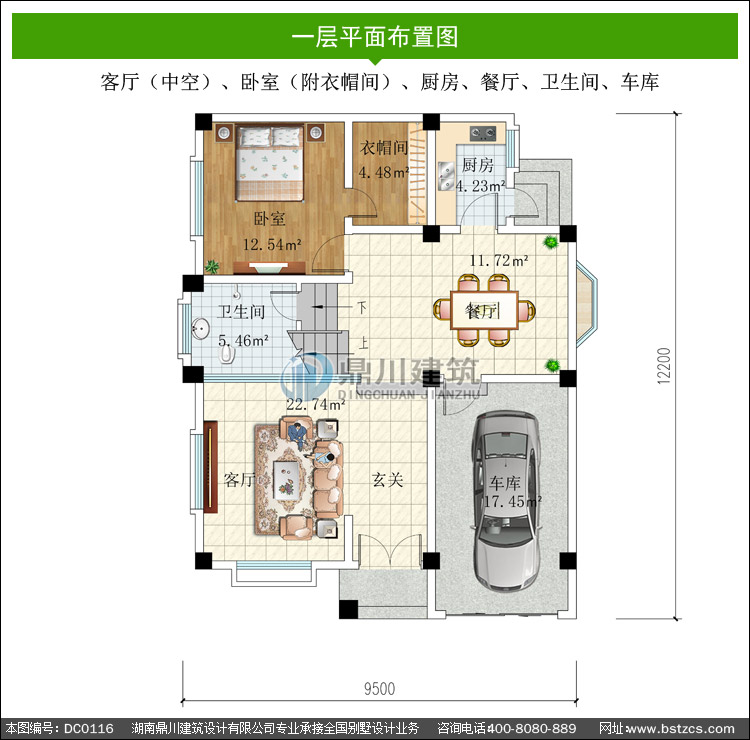

一 層： 客廳（中空）、臥室（附衣帽間）、廚房、餐廳、衛生間、車庫

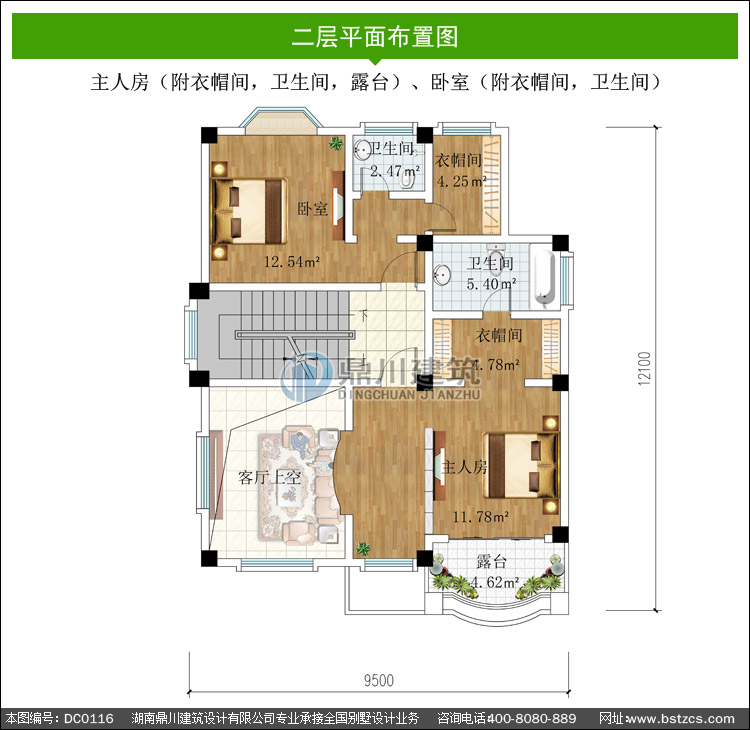

二 層： 主人房（附衣帽間，衛生間，露臺）、臥室（附衣帽間，衛生間）

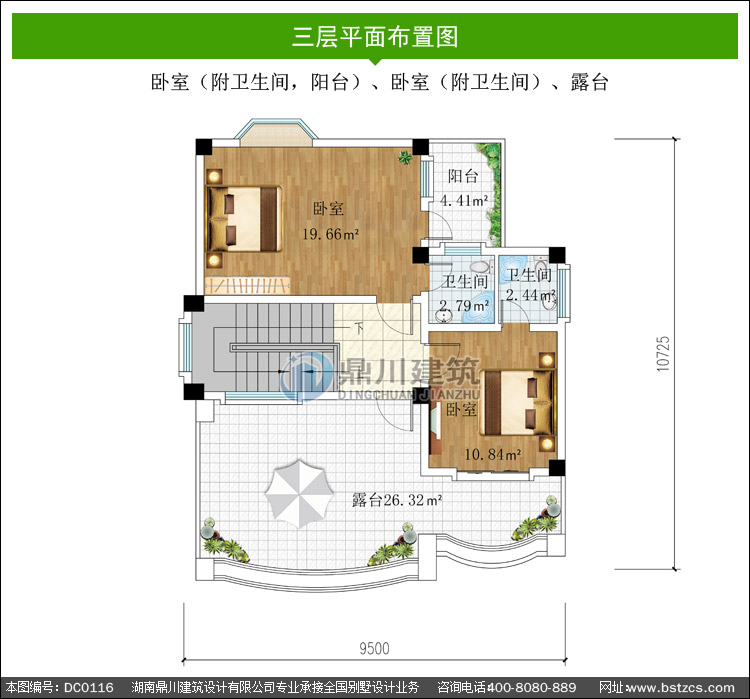

三 層： 臥室（附衛生間，陽臺）、臥室（附衛生間）、露臺

本套圖紙有施工圖58張，效果圖2張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
